一、電動焊接截止閥 產品概述

上海川滬閥門有限公司生產的電動焊接截止閥由截止閥與Z型多回轉電動執行器組成，電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，一般不作調節和節流。

二、電動焊接截止閥 產品圖片

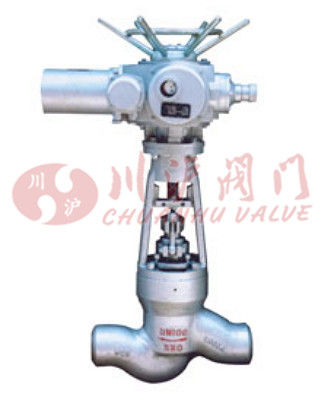

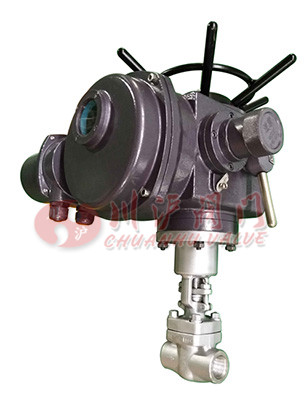

電動焊接截止閥(高壓焊接)	電動焊接截止閥(鍛鋼承插焊連接)

三、電動焊接截止閥 執行標準

產品規范	設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識	供貨規范
	JB/T 3595/E101	E101	78DG	E101	JB/T 3595	GB/T 12220	E101

四、電動焊接截止閥 性能規范

產品型號	公稱壓力Lb(MPa)	試驗壓力(MPa)		工作壓力(MPa)			工作溫度	適用介質
		殼體強度	密封	P54	P55	P57
J61HY-100	10	15	11	/	/	/	≤450	水、蒸汽、油品
J61HY-200	20	30	22	/	/	/
J61HY-250	25	38	28	/	/	/
J61HY-320	32	48	36	/	/	/
J61Y-P54/100V	/	30	22	10	/	/	≤540	蒸汽
J61Y-P54/140V	/	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	≤555
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	≤570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

五、電動焊接截止閥 主要零件材料

零件名稱	零部件材料
閥體	WCB	WC6	WC9
閥蓋	25	12Cr1Mo1VA
閥板	25	20Cr1Mo1VA	20Cr1Mo1VA
閥桿	1Cr17Ni2	20Cr1Mo1VA
閥座	25	12Cr1Mo1VA
密封副	STL+STL	STL+STL	STL+STL
填料	柔性石墨
墊片	S軟鋼、柔性石墨	S軟鋼	F軟鋼
適用溫度	-29-425度	-29-540度
適用介質	水、油品、蒸汽	蒸汽、油品

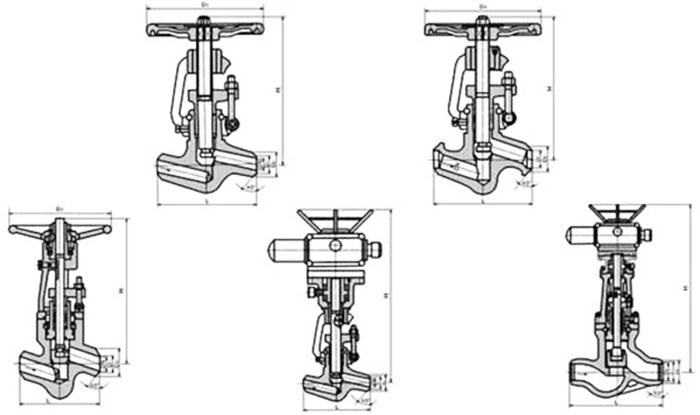

六、電動焊接截止閥 結構圖

七、電動焊接截止閥 連接尺寸

公稱通經DN	主要外形尺寸和連接尺寸				WT(kg)
	L	D1	D2	H
J61H-200 J61Y-200 J961H-200 J961Y-200
20	170	22	42	480	38
25	170	27	42	520	41
32	200	34	52	728	58
50	350	53	76	728	89
80	500	86	108	798	135
100	600	107	161	890	190
J61Y-250 J61Y-320 J961Y-250 J961Y-320
20	150	25	40	576	47
25	170	27	42	585	49
32	180	32	55	606	52
50	250	50	83	722	73
80	470	80	105	895	225
100	600	100	142	1179	296
J61Y-P54100V J61Y-P54140V J961Y-P55100V J961Y-P55140V
20	170	22	42	480	38
25	170	27	42	520	41
32	200	34	52	728	58
50	350	53	76	728	89
80	500	86	108	798	135
100	600	107	161	890	190
J61Y-P54170V J61Y-P54195V J961Y-P55170V J961Y-P55195V
20	150	25	40	576	47
25	170	27	42	585	49
32	180	32	55	606	52
50	250	50	83	722	73
80	470	80	105	895	225
100	600	100	142	1179	296

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
