一、電動截止閥 產品概述

上海川滬閥門有限公司生產的J941H 電動截止閥，電動截止閥PN16～PN160由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要?jiǎng)e的電壓可以定制。
特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
適用場景:
J941H 電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

二、電動截止閥 產品圖片

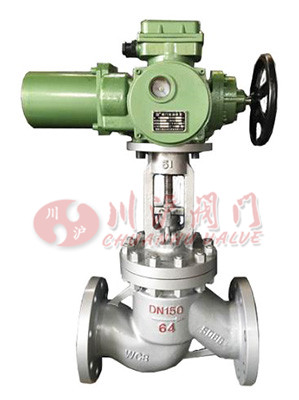

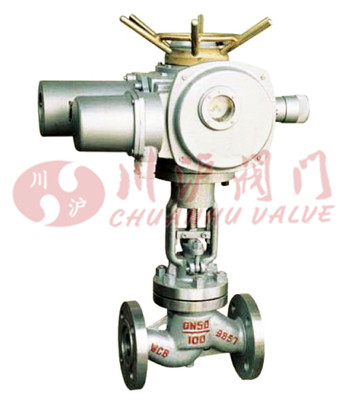

電動截止閥(鑄鋼法蘭連接)	電動截止閥(配常州蘭陵電動執行器)

三、電動截止閥 產品型號

閥體材質	型號
碳鋼	J941H-16C,J941H-25C,J941H-40C,J941H-64C,J941H-100C
不銹鋼	J941H-16P,J941H-25P,J941H-40P,J941H-64P,J941H-100P

四、電動截止閥 零部件材料

產品類別	零件名稱
	閥體 閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41HY-C型 J941HY-C型	25、WCB	鉻不銹鋼	2Cr13 25	H：不銹鋼 Y：鈷基硬 質合金剛	鋁青銅	柔性 石墨	優質碳鋼	可鍛鑄鐵
J41W-P型 J941W-P型	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼			不銹鋼
J41W-R型 J941W-R型	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼			不銹鋼
J41Y-I型 J941Y-I型	鉻鉬鋼	鉻鉬鋼	鈷基硬質 合金鋼	鈷基硬質合金鋼			合金鋼

五、電動截止閥 主要技術參數

產品類型	適用介質	適用溫度（℃）
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤425℃
		≤450℃
J41W-P型 J941W-P型	硝酸類	≤2000℃
J41W-R型 J941W-R型	醋酸類	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

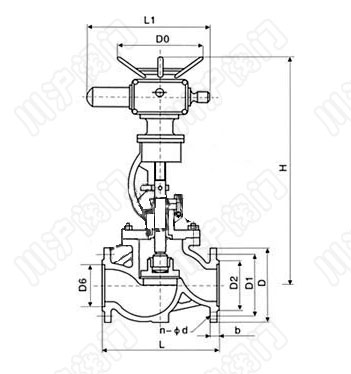

六、電動截止閥 結構圖

七、電動截止閥 連接尺寸

J941H電動截止閥PN16～PN160主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850

八、電動截止閥 安裝說明

1.電動閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2.電動閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
3.對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
4.電動閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要"職責"是"斷流"，以及以小的阻力："續流"。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
5.電動閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
6.初次通電時應注意電源的相序,正確的操作方法是將閘閥手動開至中間位置,然后再點動操作開關閥門,將閥門的行程調整好后(具體的調整方法聯系廠家),方可正常運行。

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
