一、蝸輪浮動球閥產品概述

上海川滬閥門有限公司生產蝸輪法蘭球閥可分為浮動蝸輪傳動球閥和固定蝸輪傳動球閥兩大類。浮動蝸輪傳動球閥的特點是球體可以自由浮動。根據密封座結構不同又分為固定密封座和帶活動密封座兩種。固定密封閥座的浮動蝸輪傳動球閥，結構如圖所示，在閥體內裝有兩個氟塑制成的固定密封閥座，在兩間座之間夾緊一個由碳鋼或不銹鋼制成的浮動球，球體上有圓形通孔，開后時，通道打開；當閥桿轉動時，球孔垂直于閥門的通道，靠介質的壓力將球體緊壓在后面的閥座上，保證閥門的密封。
特點：
1、蝸輪法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。
2、完全平等的閥體內腔為介質提供了阻力很小、直通的流道。
3、蝸輪法蘭球閥它具有節流和控制流量之用。
4、蝸輪法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質。

二、蝸輪浮動球閥產品圖片

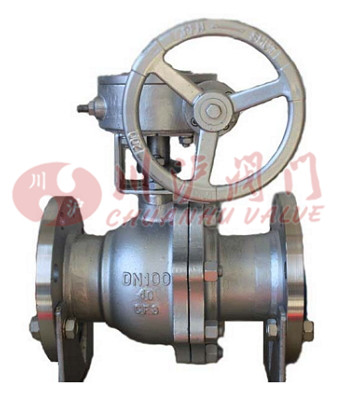

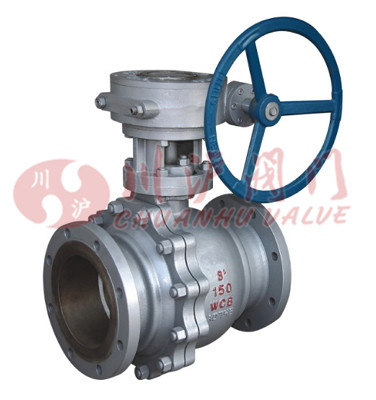

蝸輪浮動球閥(鑄鋼法蘭式)	蝸輪浮動球閥(不銹鋼法蘭式)

三、蝸輪浮動球閥零部件參數

閥體	WCB	304	316	316L
閥座	PTFE、PPL、304	304	316	316L
球體	2Cr13、304	304	316	316L
閥桿	2Cr13、304	304	316	316L
密封圈	V型聚四氟乙烯填料、PPL高溫填料、金屬石墨纏繞墊片

四、蝸輪浮動球閥主要參數

設計依據	國標系列
設計標準	GB/T12237
結構長度(法蘭連接)	GB/T12221
結構長度(焊接式)	GB/T15188.1
法蘭標準	GB/T9113、JB/T79
對焊端	GB/T12224
檢驗和試驗	GB/T9092、GB/T13927

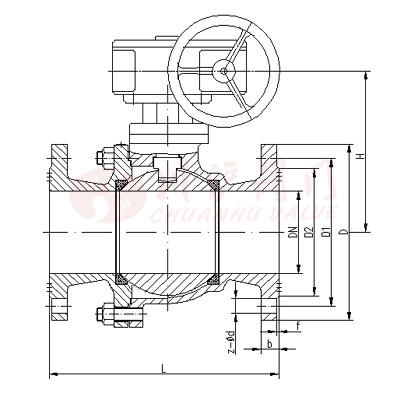

五、蝸輪浮動球閥結構圖

六、蝸輪浮動球閥連接尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H
凸面法蘭 RF Q341F Q341PPL 16C 16P 16R	15	130	95	65	45	14	4-14	95
	20	140	105	75	55	14	4-14	98
	25	150	115	85	65	14	4-14	104
	32	165	135	100	78	16	4-18	115
	40	180	145	110	85	16	4-18	125
	50	200	160	125	100	18	4-18	132
	65	220	180	145	120	20	4-18	148
	80	250	195	160	135	20	8-18	165
	100	280	215	180	155	20	8-18	180
	125	320	245	210	185	22	8-18	230
	150	360	280	240	210	24	8-23	283
	200	400	335	295	265	26	12-23	325
