程控閥(氣動程控閥)

一、程控閥產品概述

程控閥屬于強制密封式閥門，氣動閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。
特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。 4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

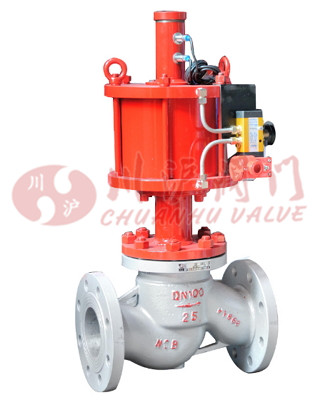

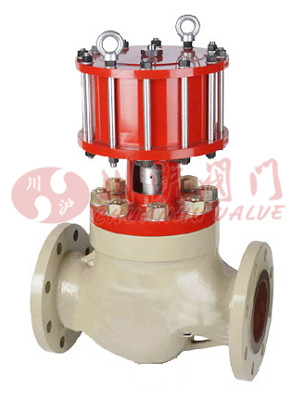

二、程控閥產品圖片


程控閥(氣動程控閥)	程控閥(氣動程控閥)

三、程控閥零部件材料

閥體	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti	CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02	CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO	ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

四、程控閥執行標準

設計與制造		GB/T1223
連接端尺寸	結構長度	GB/T12221
連接端尺寸	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB6
標志		GB/T12220
供貨		JB/T7928

五、程控閥執行器參數

執行器型號	ZS系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

六、程控閥性能規范

公稱通徑	DN（mm）	50～1000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	氣動傳動

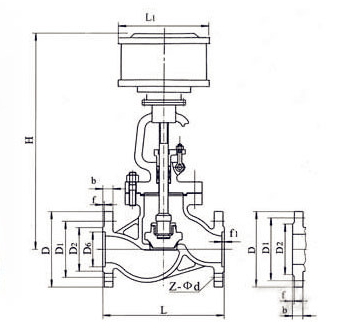

七、程控閥結構圖

$D671X\D641X_程控閥-圖紙$

八、程控閥連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100	/	16	3	/	4-φ18	185	645
	65	290	180	145	120	/	18	3	/	4-φ18	232	690
	80	310	195	160	135	/	20	3	/	8-φ18	232	715
	100	350	215	180	155	/	20	3	/	8-φ18	232	770
	125	400	254	210	185	/	22	3	/	8-φ18	283	780
	150	480	280	240	210	/	24	3	/	8-φ23	283	810
	200	600	335	295	265	/	26	3	/	12-φ23	283	967
	250	622	405	355	320	/	30	3	/	12-φ25	283	1143
	300	698	460	410	375	/	30	4	/	12-φ25	283	1292
2.5	50	230	160	125	100	/	20	3	/	4-φ18	185	645
	65	290	180	145	120	/	22	3	/	8-φ18	232	690
	80	310	195	160	135	/	22	3	/	8-φ18	232	715
	100	350	230	190	160	/	24	3	/	8-φ23	232	770
	125	400	270	220	188	/	28	3	/	8-φ25	283	780
	150	480	300	250	218	/	30	3	/	8-φ25	283	810
	200	600	360	310	278	/	34	3	/	12-φ25	283	967
	250	622	425	370	332	/	36	3	/	12-φ30	283	1143
	300	698	485	430	390	/	40	4	/	16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160
