一、Y42X水用減壓閥 產品概述

上海川滬閥門有限公司生產的Y42X水用減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用活塞直接感應下游壓力變化，從而驅動閥瓣開 關，并控制閥瓣開關高度完成減壓功能,活塞式減壓閥行程較高，口徑比薄膜式減壓閥大。
適用場景:
Y42X 水用減壓閥系列減壓閥主要用于城市建筑、高層建筑的冷熱供水和非腐蝕性液體系統中，具有調壓、穩壓作用，動作平穩，同時也適用于中低壓常溫氣體管路。

二、Y42X水用減壓閥 產品圖片

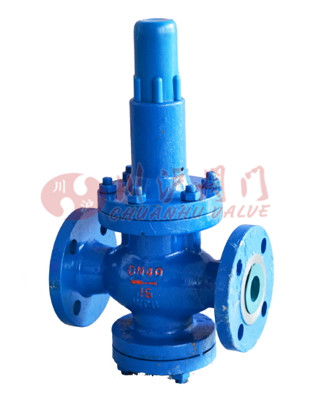

水用減壓閥(鑄鋼法蘭連接)

三、Y42X水用減壓閥 產品型號

閥體材質	型號
鑄鋼	Y42X-10C,Y42X-16C,Y42X-25C
不銹鋼	Y42X-10P,Y42X-16P,Y42X-25P

四、Y42X水用減壓閥 零件材料

零件名稱	材質
閥體、閥蓋、底蓋	WCB/304SS
閥座	2Cr13/304SS
閥瓣	2Cr13/304SS
閥桿	2Cr13/304SS
缸套	2Cr13/25#
活塞	2Cr13/304SS
O型圈	丁腈橡膠/聚四氟乙烯
密封圈	丁腈橡膠/聚四氟乙烯
膜片	丁腈橡膠
調節彈簧	60Si2Mn

五、Y42X水用減壓閥 主要技術參數

公稱壓力	1.0	1.6	2.5
殼體試驗壓力(MPa)*	1.5	2.4	3.75
密封試驗壓力(MPa)	1.0	1.6	2.5
高進口壓力(MPa)	1.0	1.6	2.5
出口壓力范圍(MPa)	0.2~0.8	0.2~1.0	0.4~1.6
壓力特性偏差	符合GB/T12245-2005標準
流量特性偏差	符合GB/T12245-2005標準
泄漏率	0
工作溫度	0~80°C

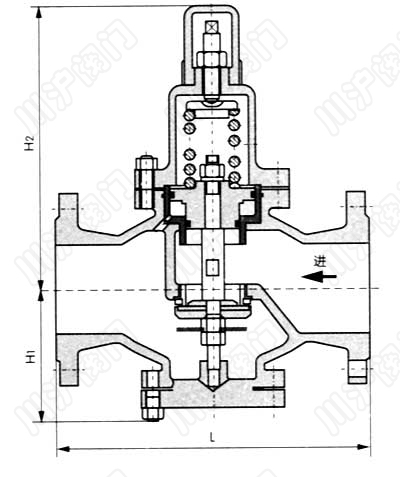

六、Y42X水用減壓閥 結構圖

七、Y42X水用減壓閥 連接尺寸

公稱通徑DN	外 形 尺 寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
